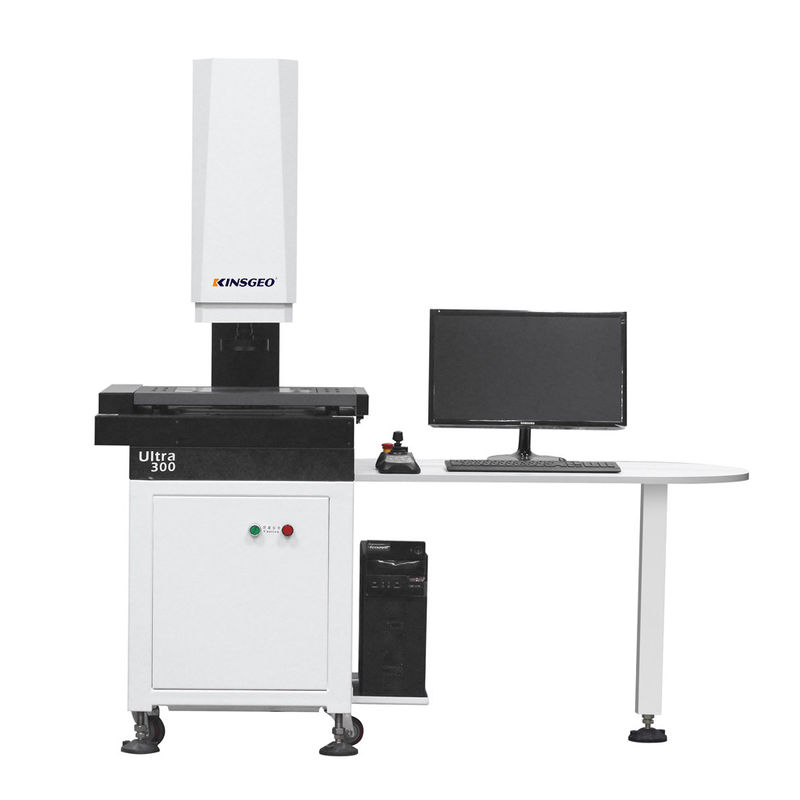

Exactitud de máquina óptica de medición del coordenada de la máquina de medición del CNC Vision
Introducción de productos:
El CNC es una máquina de medición completamente auto económica de Vision para la medida básica, control motorizado de tres ejes, con el zoom del tecleo, enfoque manual exacto, alta configuración, resolver con diverso uso. Es ampliamente utilizado en molde de metal, industria electrónica, industria del equipamiento médico y de la pantalla plana, así como los institutos de investigación, las universidades y las universidades, las instituciones de la metrología e inspección de la dimensión en cadena de producción.
Características de producto:
Alto control completamente auto del CNC de la precisión X/Y/Z-axis del ², alta exactitud de la posición;
² “00" base y pilar de mármol del grado “JINANQING”, estable y confiable;
La guía linear de la precisión del ², el tornillo de pulido de la bola y el motor servo de la CA, aseguran la estabilidad de la exactitud de la posición del sistema;
la escala linear de la alta precisión del ² 0.5um, asegura la posición y la exactitud de la medida;
La alta cámara digital importada ² de la industria del color de la definición, asegura la observación clara y el requisito estable de la medida;
el zoom del tecleo del ² 6.5X, enfoque manual de la precisión, necesita solamente hacer la calibración del pixel mide el tiempo una vez;
La iluminación programable de la superficie de la división LED del anillo 8 del ² 5, iluminación del paralelo LED del contorno, puede realizar el ajuste del brillo de 256 grados inteligente;
² con el software de medición completamente auto potente propietario de la función iMeasuring 4,0;
El ² puede fijar la medida auto, y la medida del lote del final con alto eficiente;
El laser del ², la punta de prueba, la iluminación coaxial y otras piezas son opcionales;
Análisis de datos de medición opcional de FexQMS del ² y software de la supervisión en tiempo real que aumentan control de programa y reducir el consumo material.
| Sistema de vídeo ** |
Alta definición 1/3" cámara del CCD color, |
| |
6.5X continúan el zoom del tecleo; ampliación óptica: 0.7X-4.5X; ampliación video: 26X~172X (21,5" monitor) |
|
Campo visual (milímetros)
(Diagonal * Horizontal*Vertical)
|
Ampliación de la lente |
0.7X |
1X |
2.0X |
3.0X |
4X |
4.5X |
| |
1/3" CCD |
8.57x6.86x5.14 |
6.00x4.80x3.60 |
3.00x2.40x1.80 |
2.00x1.60x1.20 |
1.50x1.20x0.90 |
1.33x1.07x0.80 |
| Iluminación |
Contorno |
Iluminación paralela del contorno del LED |
| |
Superficie |
5-ring 8 el grado de la división 0~255 continúa ajustable |
| Sistema informático |
software de medición completamente auto iMeasuring 4,0 |
| Capacidad de carga (kilogramos) |
25 |
25 |
20 |
| Ambiente de trabajo |
Temperatura 20℃±2℃, gama de humedad<2> |
| Dimensión (milímetros) |
1200x780x1650 |
1350 x880x1650 |
1420x980x1650 |
| Peso (kilogramos) |
380 |
450 |
600 |
